济南东新热电厂除尘器电气监控及控制系统

图一

设备及工艺技术参数

锅炉型式：          水煤浆锅炉

额定供热量：         70MW

排烟温度：           140℃

设计效率：           89.3％

燃烧方式：           流化悬浮洁净燃烧

锅炉台数：           2台

设备名称及数量：     低压脉冲袋式除尘器    两台

型    式：           外滤式、离线清灰、离线检修

烟气量：             200000m3/h （140 ℃时）

烟气温度：           ≤160℃（瞬间不超过190℃）

除尘器本体阻力：     ≤1200Pa

除尘器本体使用寿命： 30年

仓室数               8室4仓

设备控制系统的介绍

济南热力有限公司东新热电厂2x70MW热水锅炉工程袋式除尘器系统采用SIEMENS公司的S7-300系列PLC，300系列的PLC为模块化中型系统，适用于特殊的环境，可满足中小规模的控制要求。各种性能的模块可以非常好的满足和适应自动化控制任务，其简单实用的分布式结构和通用的网络能力，使得应用十分灵活。

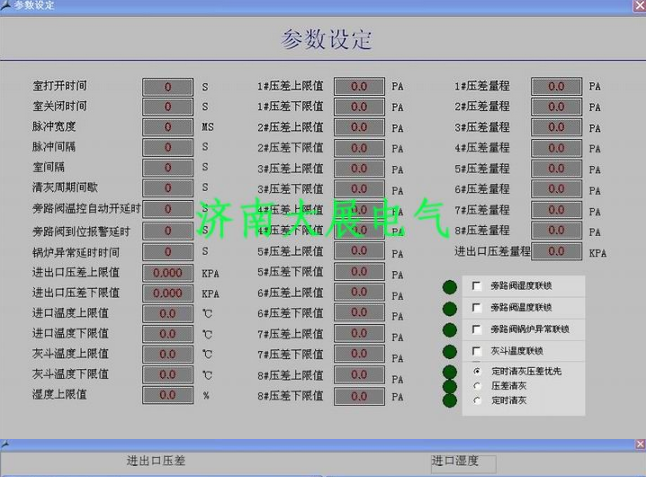

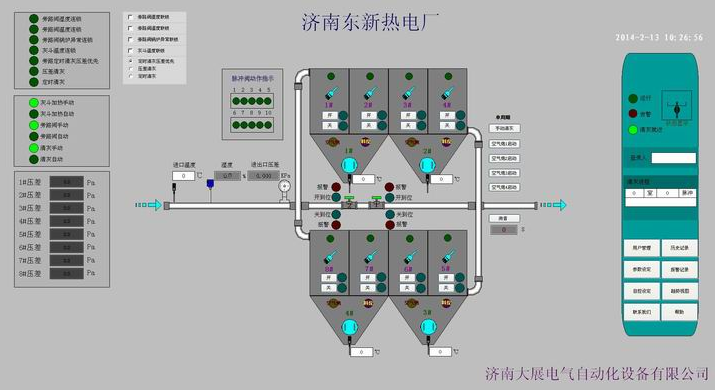

袋式除尘器系统在上位机界面上可进行手自动控制和各项数据的监控。组态软件为SIEMENS公司的WINCC。

该系统具有4个灰斗电加热，4个空气炮，8个离线阀，80个脉冲阀(每仓室10个)，2个旁路阀，1-8仓室压差变送器，进出口压差变送器，湿度仪，进口温度PT100，1-4灰斗温度PT100。
