双端面数控磨床电控系统

更新时间:2016-03-18 14:54:38 点击数:1265

磨床分300系列和650系列两种。两种磨床均选用全套三菱产品,包括MR-J3系列伺服电机,E740系列变频器,FX-3U系列PLC,GS系列触摸屏进行控制。最大的特点是操作简单,利用触摸屏进行坐标的设定,PLC控制伺服电机和变频器的动作对产品进行加工。用户无需编写G代码,只需按照操作手册对坐标进行变更,即可加工不同的产品。而且加工精度很高,为20um以内。

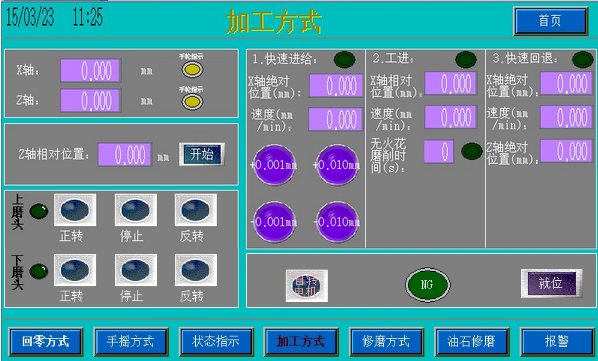

系统主要包括加工方式和修磨方式两种。加工方式下,设定相应的加工尺寸,对产品进行打磨;修磨方式下用油石对上下磨头进行休整。两种方式互锁,保证系统的安全。

区别:300系列使用摆盘电机,一次只能加工一件产品。

650系列利用转盘,可以同时加工多件产品,转盘一直旋转带动产品进行打磨,打磨完的产品直接从出料口转出,由传送带送走,效率很高。
